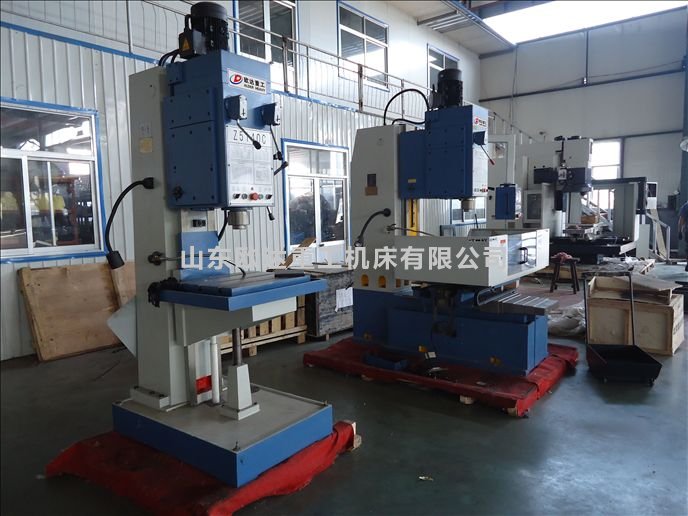

Z5132立钻 Z5140立钻 Z5150立式钻床
时间:2016-10-21 10:30 来源:www.tztxkj.cn 作者:车床
注：B型为可移动工作台。
|
Z5132立钻 Z5140立钻 Z5150立式钻床的参数/型号 |
Z5132 |
|
最大钻孔直径mm |
32 |
|
主轴锥度 |
MT4 |
|
主轴最大行程mm |
200 |
|
主轴箱最大行程mm |
150 |
|
主轴中心至导轨面距离mm |
280 |
|
主轴转速范围mm |
50-2000 |
|
主轴转速级数mm |
9 |
|
Z5132立钻 Z5140立钻 Z5150立式钻床的主轴进给量范围mm/r |
0.125-0.5 |
|
主轴进给量级数mm |
4 |
|
主轴端至工作台面最大距离mm |
650 |
|
工作台尺寸mm |
400×550 |
|
电动机KW |
2.2 |
|
毛重/净重kg |
1050/960 |
|
包装尺寸mm |
230×85×115 |
|
立钻参数/型号 |
Specifications |
Z5140 |
Z5140B |
|
最大钻孔直径mm |
Max drilling diameter |
40 |
40 |
|
主轴孔锥度 |
Spindle taper |
MT4 |
MT4 |
|
主轴行程 mm |
Spindle travel |
250 |
250 |
|
Z5132立钻 Z5140立钻 Z5150立式钻床的主轴箱行程(手动)mm |
Spindle box travel(manual) |
200 |
200 |
|
主轴转速级数 Steps |
Spindle speed steps |
12 |
12 |
|
主轴转速范围 r.p.m |
Spindle speed range |
31.5～1400 |
31.5～1400 |
|
进给量级数 |
Spind feed steps |
9 |
9 |
|
进给量范围mm/r |
Table size spindle feed range |
0.056～1.80 |
0.056～1.80 |
|
Z5132立钻 Z5140立钻 Z5150立式钻床的工作台面积mm |
Table size |
560 x 480 |
800 x 320 |
|
工作台纵横行程mm |
Longitudinal(cross)travel |
|
450/300 |
|
工作台升降行程mm |
Vertical travel |
300 |
300 |
|
主轴端面至工作台面最大距离 mm |
Max distance between spindle and table |
750 |
750 |
|
主电机功率 kw |
Moin motor power |
3 |
3 |
|
外型尺寸 mm |
Overall size |
1090 x 905 x2530 |
1300 x 1200 x2530 |
|
机床重量 kg |
Net weight |
1250 |
1350 |
|
参数/型号 |
|
Z5150 |
Z5150B |
|
最大钻孔直径mm |
Max drilling diameter |
50 |
50 |
|
主轴孔锥度 |
Spindle taper |
MT5 |
MT5 |
|
主轴行程 mm |
Spindle travel |
250 |
250 |
|
主轴箱行程(手动)mm |
Spindle box travel(manual) |
200 |
200 |
|
Z5132立钻 Z5140立钻 Z5150立式钻床的主轴转速级数 |
Spindle speed steps |
12 |
12 |
|
主轴转速范围 r.p.m |
Spindle speed range |
31.5～1400 |
31.5～1400 |
|
进给量级数 |
Spind feed steps |
9 |
9 |
|
进给量范围mm/r |
Table size spindle feed range |
0.056～1.80 |
0.056～1.80 |
|
工作台面积mm |
Table size |
560 x 480 |
800 x 320 |
|
Z5132立钻 Z5140立钻 Z5150立式钻床的工作台纵横行程mm |
Longitudinal(cross)travel |
|
450/300 |
|
工作台垂向行程mm |
Vertical travel |
300 |
300 |
|
主轴端面至工作台面最大距离 mm |
Max distance between spindle and table |
750 |
750 |
|
主电机功率 kw |
Moin motor power |
3 |
3 |
|
外型尺寸 mm |
Overall size |
1090 x 905 x2530 |
1300 x 1200 x2530 |
|
机床重量 kg |
Net weight |
1250 |
1350 |
|
